ООО «ЮУЭМЗ» изготовило 12 ячеек КСО 6 кВ для модернизации подстанции в Пермском крае
Заказ на производство оборудования ООО «ЮУЭМЗ» получило по результатам тендера. Производственный цикл составил 90 дней, при этом комплект был изготовлен раньше согласованного с заказчиком срока.

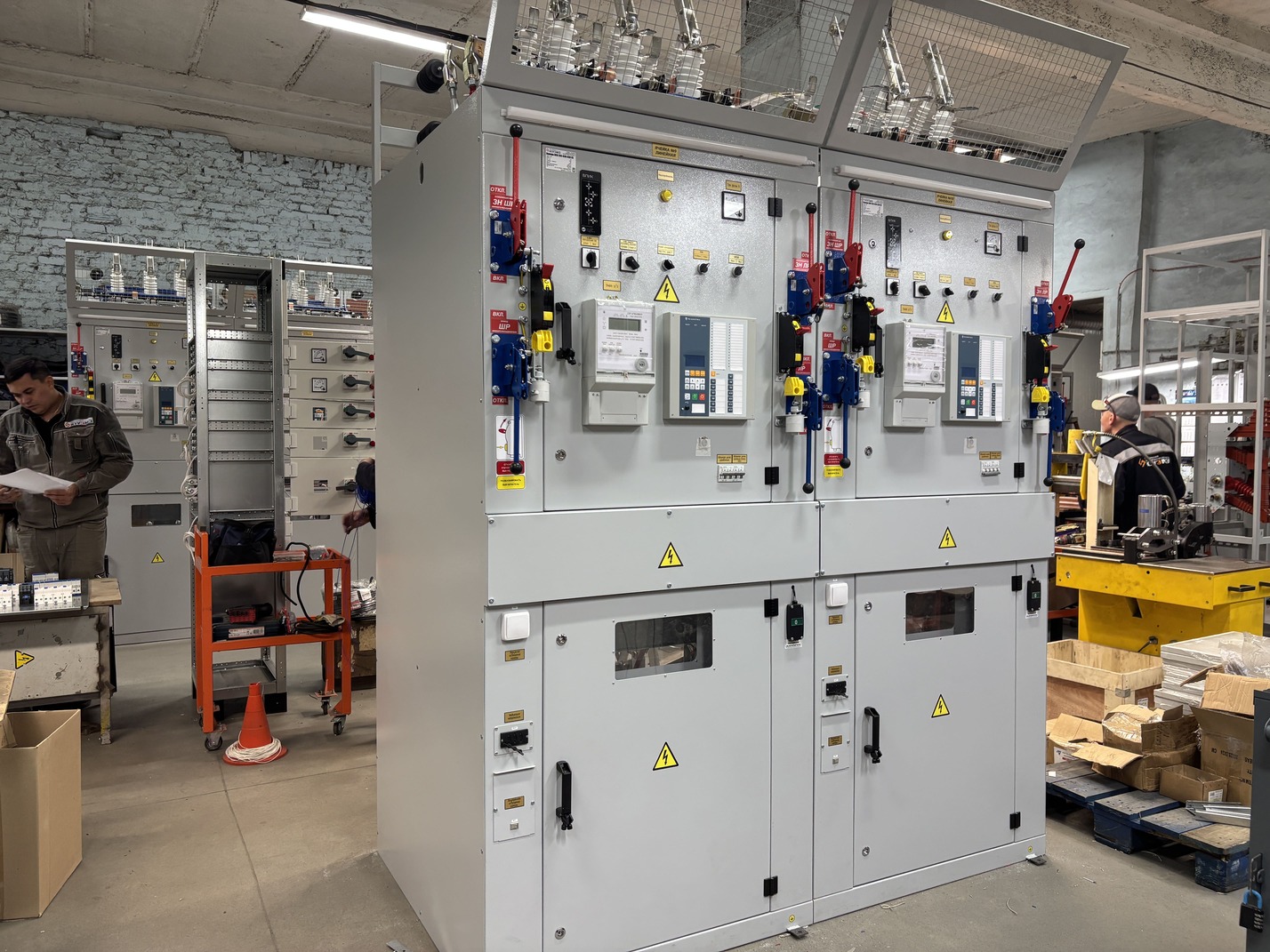

Комплект из 12 ячеек КСО серии 203
Для модернизации распределительного устройства изготовлены камеры различного функционального назначения: вводная, секционная, ячейка трансформатора напряжения и отходящие линии.
| Тип ячейки | Назначение | Количество |
|---|---|---|
| КСО 203-8ЭВ-630 У3 | Вводная и отходящие линии | 10 шт. |
| КСО 203-24-630 У3 | Секционная ячейка | 1 шт. |
| КСО 203-13.1-400ТН У3 | Ячейка трансформатора напряжения | 1 шт. |
| Всего | 12 шт. |
Такой состав позволяет сформировать распределительное устройство с необходимыми функциями приема и распределения электроэнергии. Камеры серии КСО-203 предназначены для работы в электроустановках трехфазного переменного тока напряжением 6 и 10 кВ. Из отдельных камер формируются распределительные устройства, а их работа определяется схемами главных и вспомогательных цепей.
Основное оборудование и комплектующие
При изготовлении КСО применено коммутационное и измерительное оборудование, устройства релейной защиты и автоматики.
| Оборудование | Марка / исполнение | Назначение |
|---|---|---|
| Вакуумный выключатель | BB/TEL TER_LD8 | Коммутация высоковольтных цепей |
| Устройство защиты и автоматики | ТОР 200 Л 3632-16 И1 УХЛ 3.1 | Релейная защита и автоматика линий 6–35 кВ |
| Трансформатор тока | ТОЛ-НТЗ-10-02А | Измерение тока и работа измерительных и защитных цепей |
| Ограничитель перенапряжений | ОПН-РТ-6/6.9 УХЛ2 | Защита электрооборудования от перенапряжений |
Комплектация подбиралась в соответствии со схемой и техническими требованиями проекта.
Особенности конструкции КСО

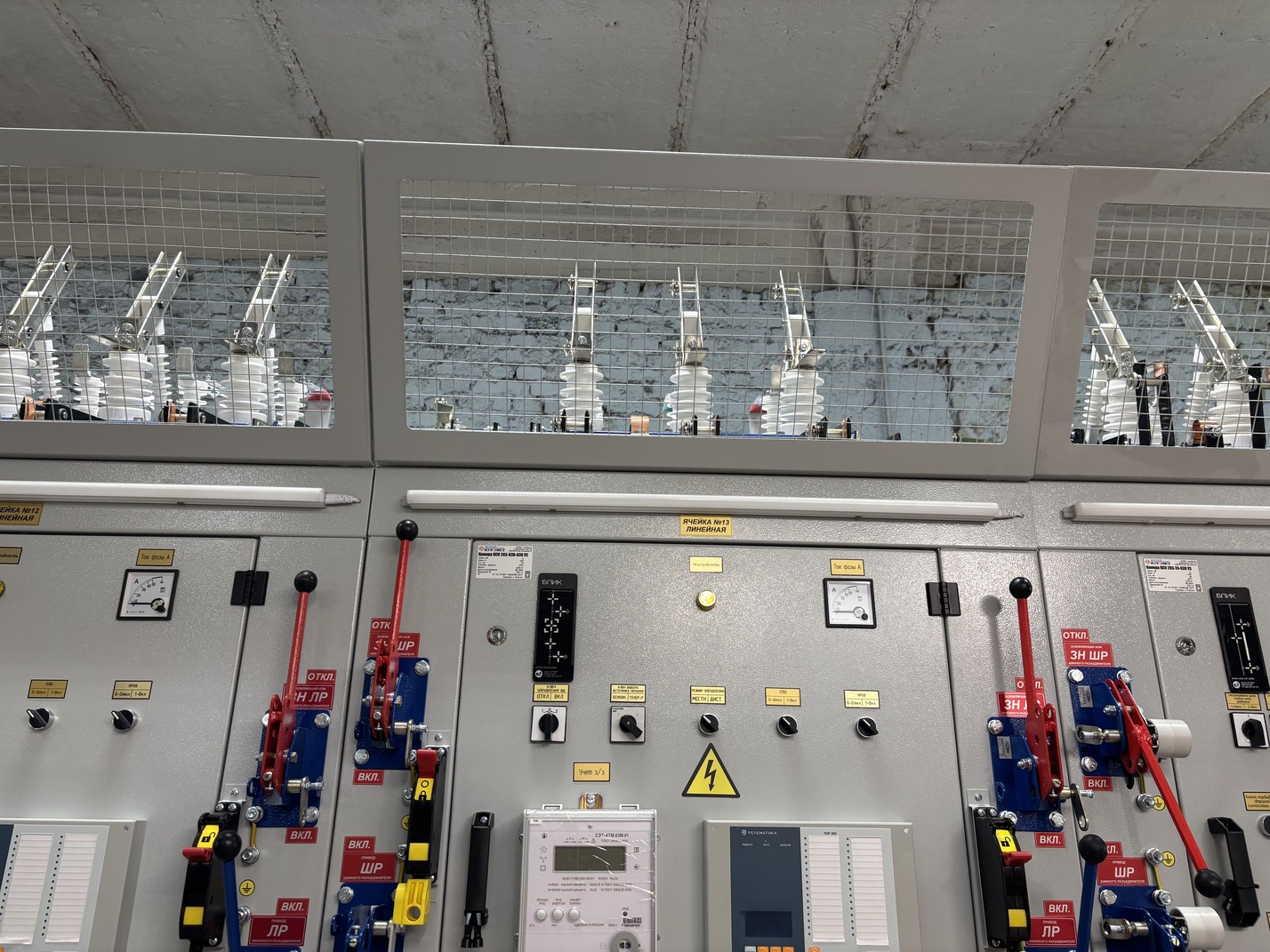

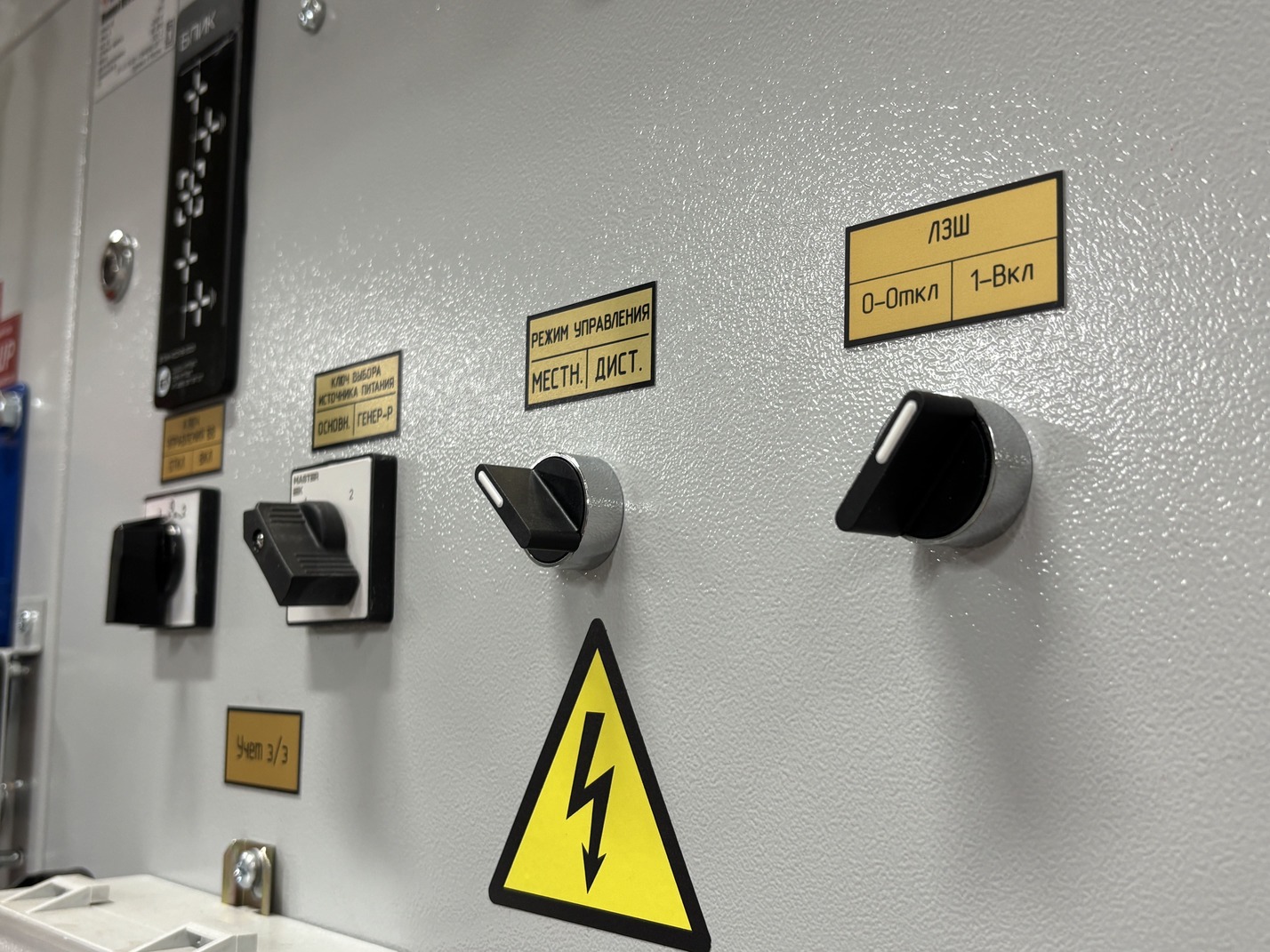

Камеры КСО представляют собой металлоконструкцию, внутри которой размещается аппаратура главных цепей. Органы управления и приводы расположены с фасадной стороны, там же и внутри камеры размещаются приборы измерения, сигнализации, управления и релейной защиты.
Доступ к оборудованию организован через отдельные зоны: верхняя дверь обеспечивает доступ к высоковольтному выключателю, трансформатору напряжения или предохранителям, нижняя — к кабельным присоединениям, разъединителям и другому оборудованию.
Для визуального контроля внутреннего состояния предусмотрены смотровые окна, а внутри камер применяется освещение на светодиодных светильниках.
Безопасность и блокировки
В конструкции камер КСО предусмотрена система блокировок, предназначенная для предотвращения ошибочных действий персонала при эксплуатации и обслуживании оборудования.
- исключаются операции с линейными и шинными разъединителями при включенном высоковольтном выключателе;
- исключается включение заземляющих ножей при включенных рабочих ножах разъединителей;
- не допускается включение выключателя при промежуточном положении разъединителей.
Аппараты и приборы, для которых требуется защитное заземление, заземляются. На фасаде камеры также предусмотрен зажим заземления.
Подключение и дальнейшая эксплуатация
Конструкция КСО предусматривает кабельные и шинные высоковольтные присоединения. Для камер с кабельными вводами предусмотрена возможность выполнения концевой разделки одного или двух трехфазных кабелей сечением до 240 мм², а также однофазных кабелей с пластмассовой изоляцией сечением до 500 мм².
После установки камер выполняются соединение сборных шин, монтаж цепей управления и освещения, проверка работы выключателей и разъединителей, а также контроль предусмотренных блокировок.
Вместе с комплектом КСО предусмотрена эксплуатационная документация, включая руководство по эксплуатации, электрические схемы главных и вспомогательных цепей и паспорт на комплект камер.
От производства до отгрузки
Для ООО «ЮУЭМЗ» данный проект стал очередной реализованной задачей в области изготовления КСО 6 кВ и оборудования для модернизации распределительных устройств промышленных предприятий.
