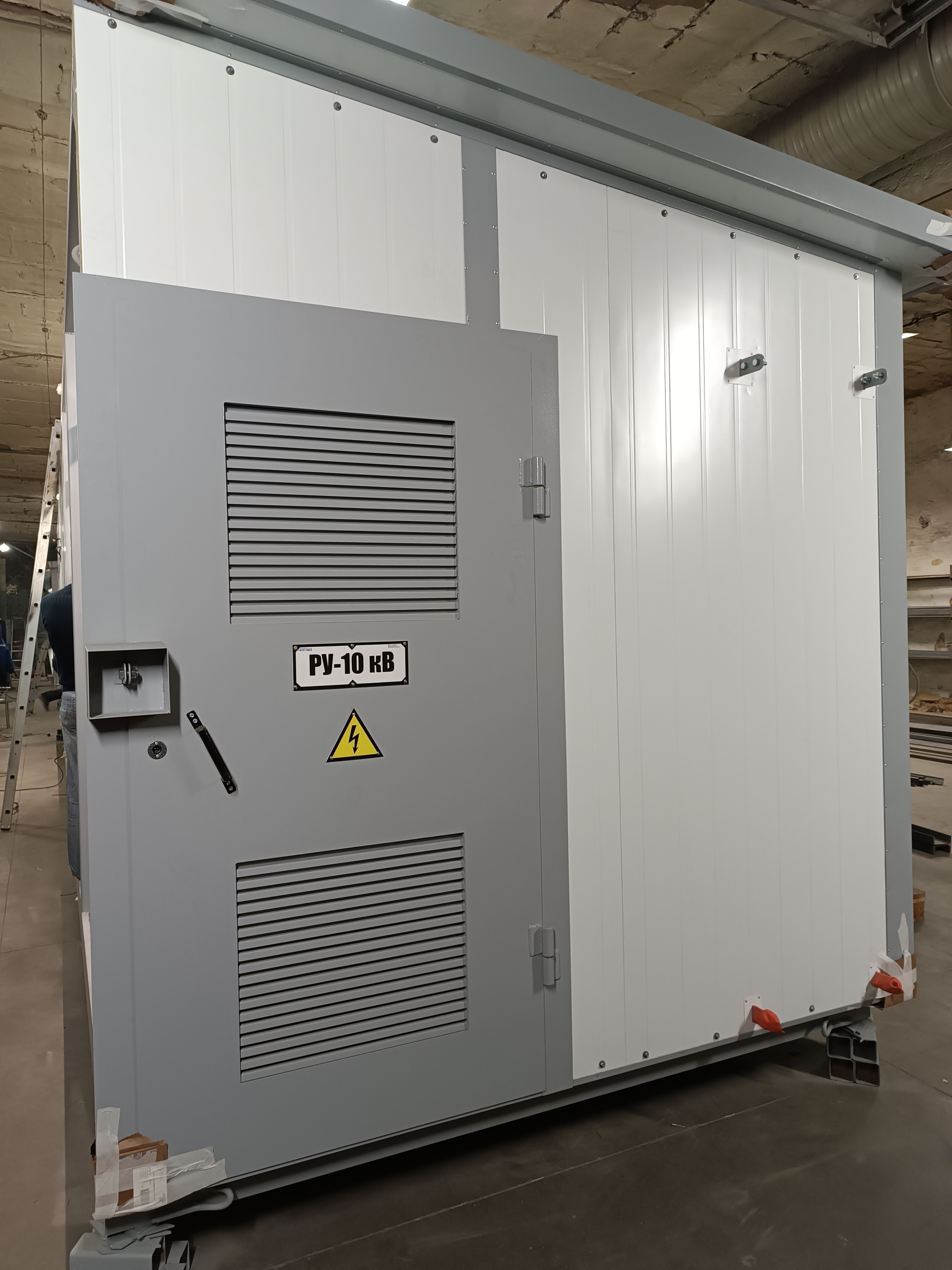

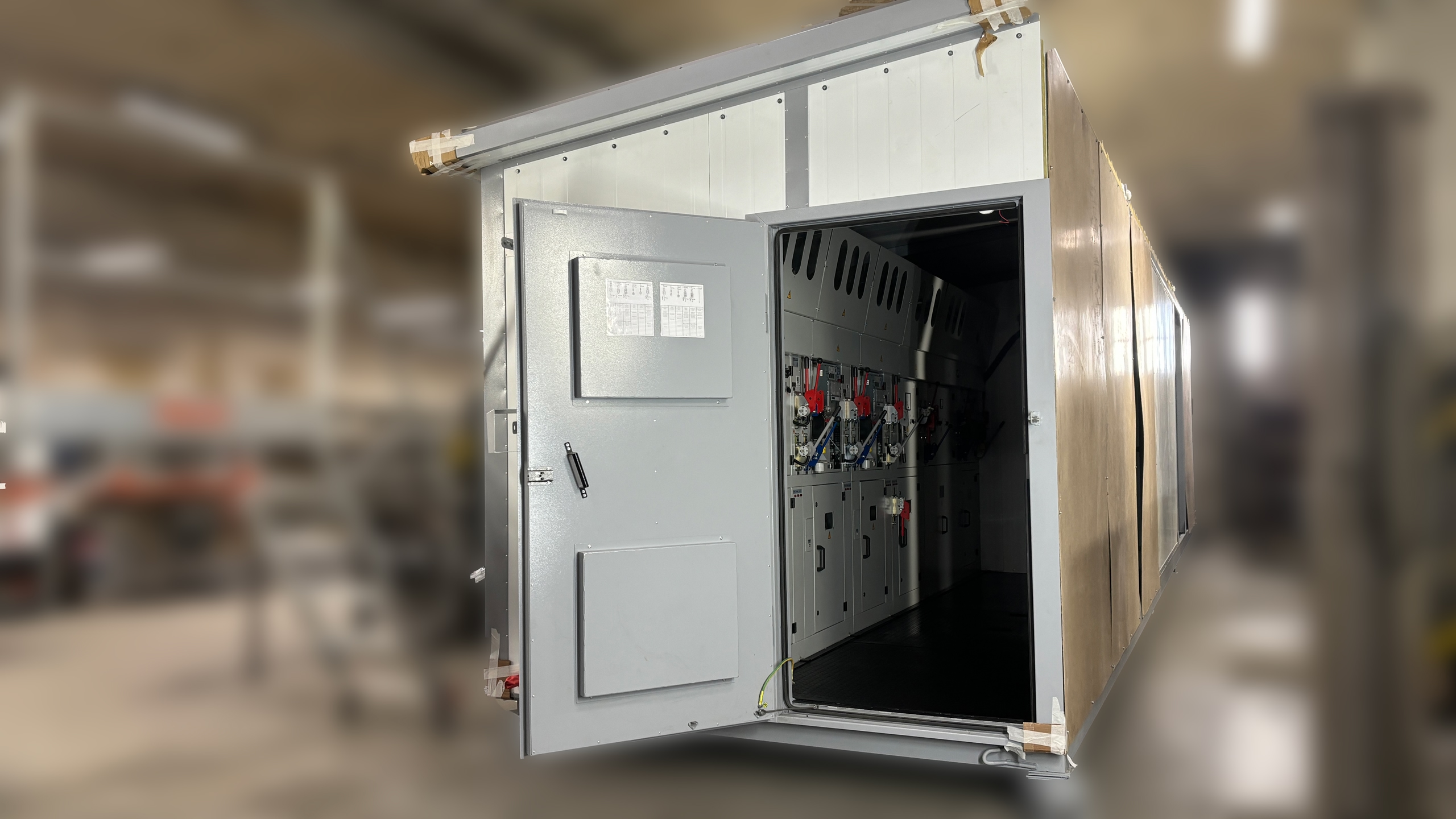

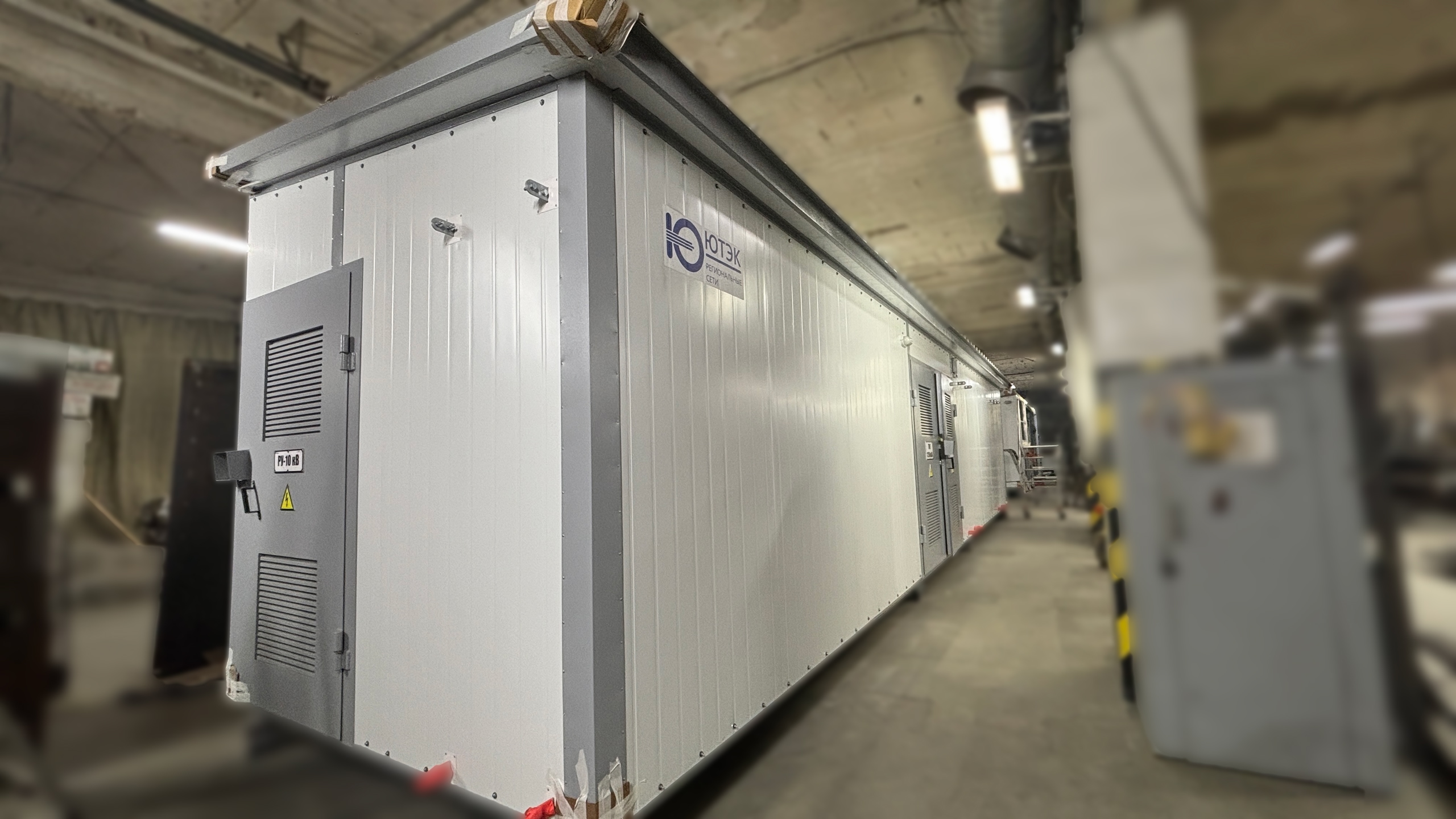

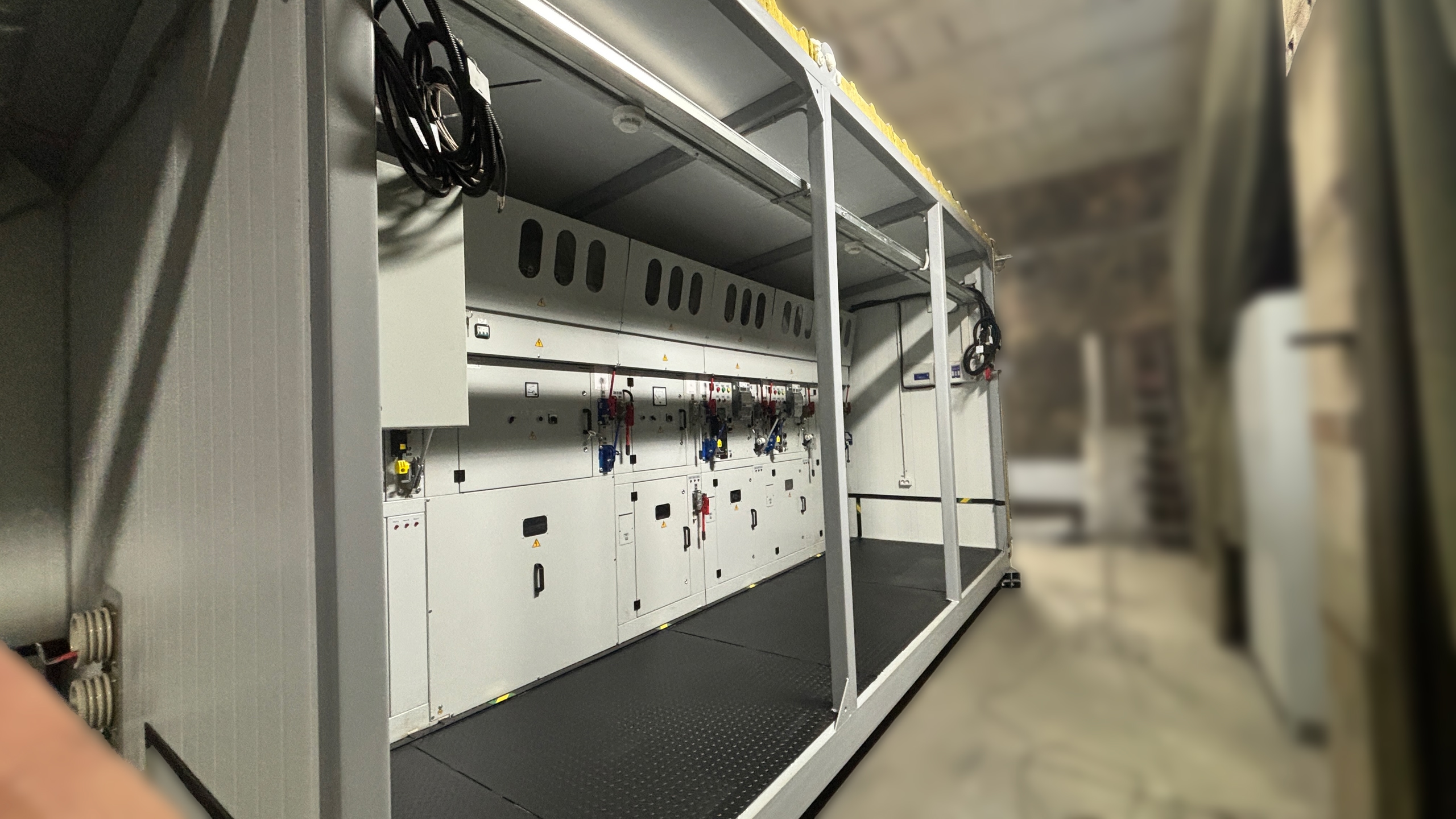

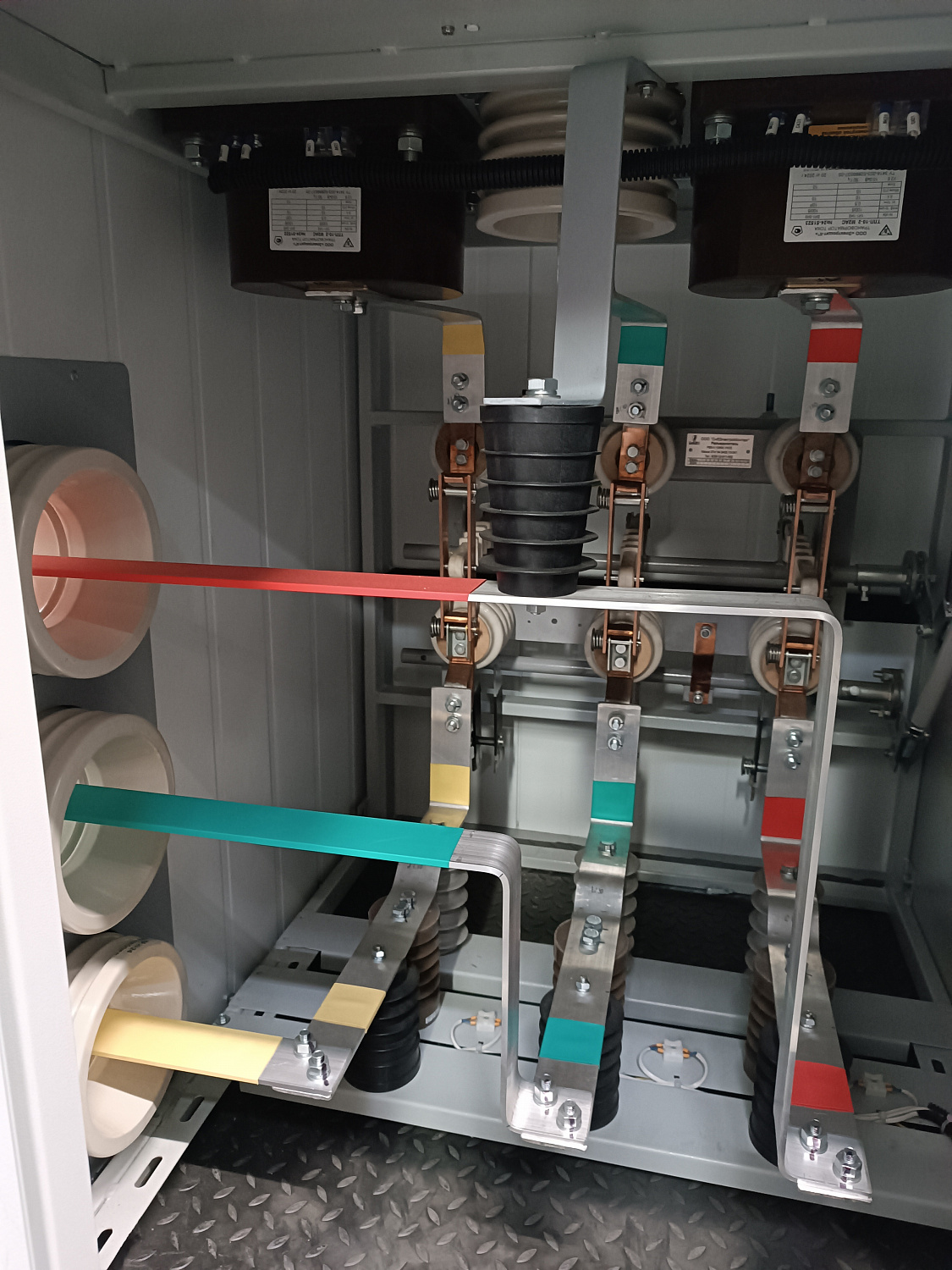

Изготовлена и отгружена Трансформаторная подстанция 2БКТП-1250-6/10-УХЛ1 для нужд сетей электроснабжения Тюменской области, ХМАО-Югра.
Подстанция предназначена также для технологического присоединения потребителей 10-0,4кВ и является вариантом преобразования и перехода сети напряжением 6кВ проходного типа, на сеть напряжением 10кВ.
Данная потребность возникла из-за необходимости перевода Российских электросетей 6кВ на сети 10кВ. Так как основным преимуществом сетей 10кВ над сетями 6кВ является более высокая пропускная способность при практически одинаковой конструкции
В БКТП реализованы все современные технологические решения связанные с
- микропроцессорной релейной защитой и автоматикой
- защитой от дуговых замыканий
- сбором данных о состоянии сети
- возможностью дистанционного управления включением вакуумных выключателей
- автоматизированной системой коммерческого учета с передачей данных по каналу GSM.

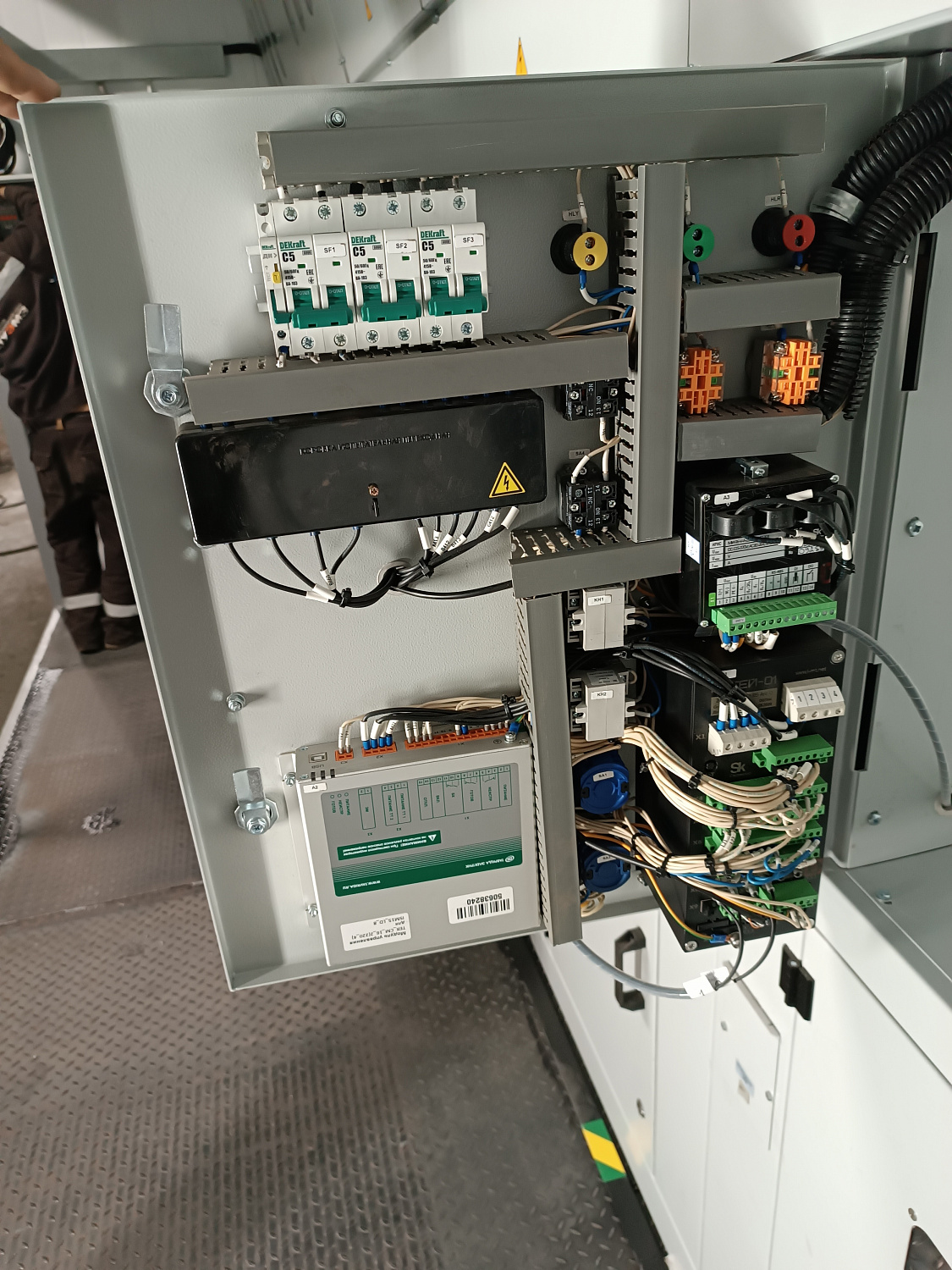

- Сторона 6кВ, имеет две вводных линии с секционированием и автоматическим вводом резерва. Питание цепей собственных нужд осуществляется от двух трансформаторов мощностью по 25кВА каждый с системой резервирования питания и АВР, цепи управления и РЗиА имеют дополнительный резерв через источник бесперебойного питания, что позволяет гарантировать срабатывание защит автоматики даже при пропадании питания или глубокой просадке напряжения.

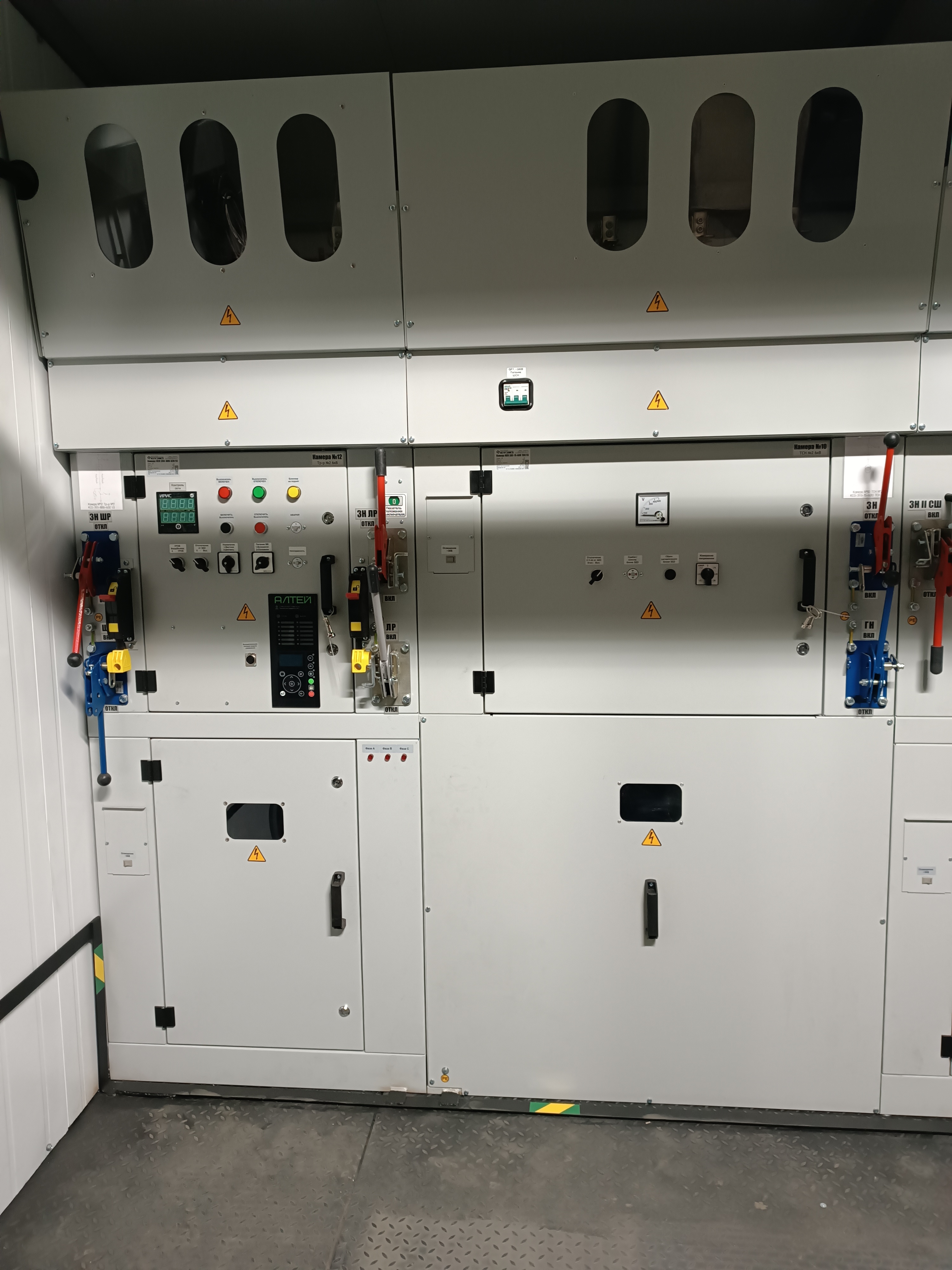

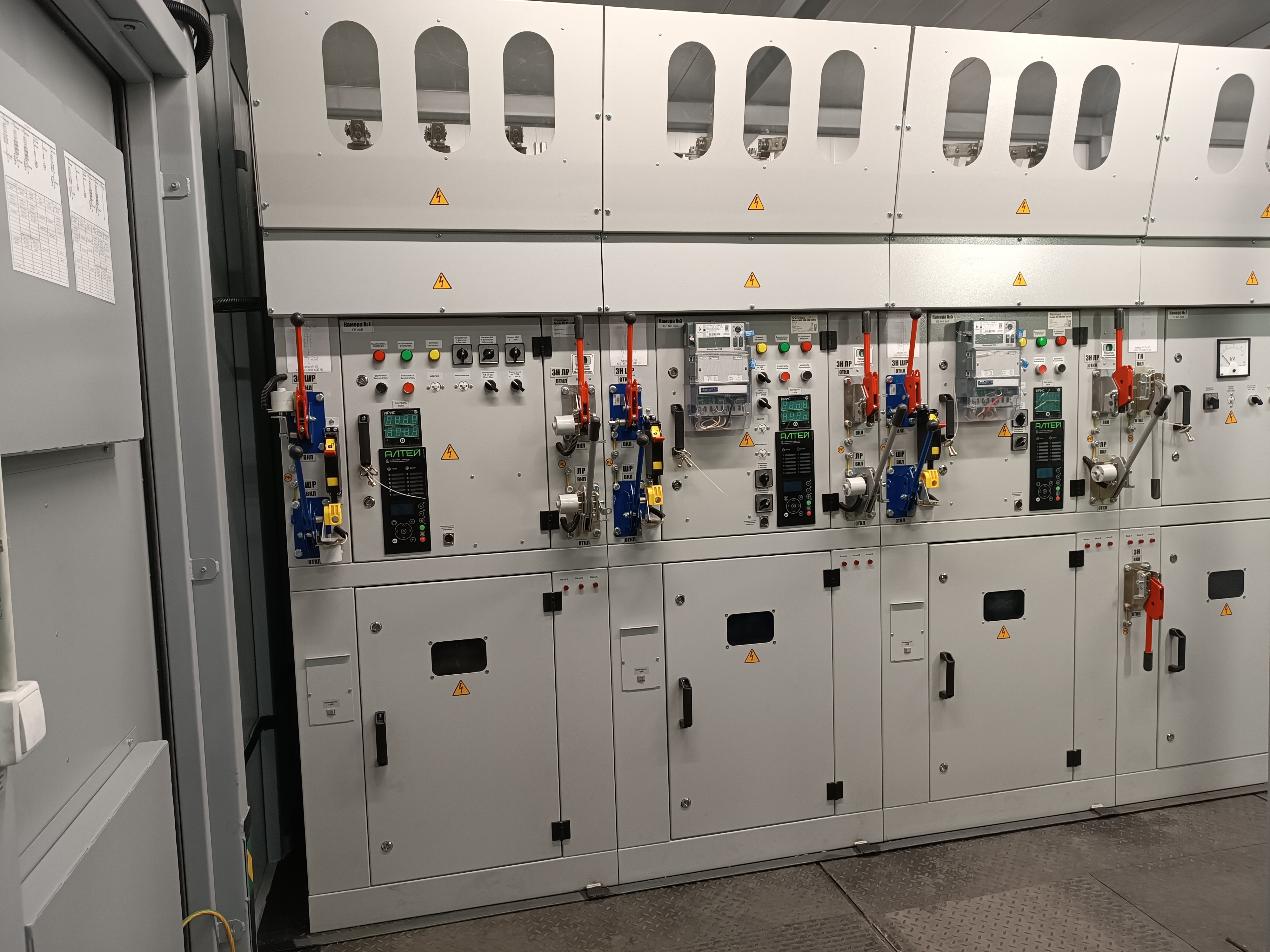

- Сторона 10кВ, обеспечивает питанием потребителей муниципального района, оборудована блоками РЗиА "Алтей" с функциями дуговой защиты, сбором данных о состоянии сети. Коммутацию под напряжением и нагрузкой осуществляют вакуумные выключ
В БКТП реализована охранно-пожарная сигнализация и контроль доступа с передачей информации на верхний уровень по каналу GSM.
В комплект поставки входят:

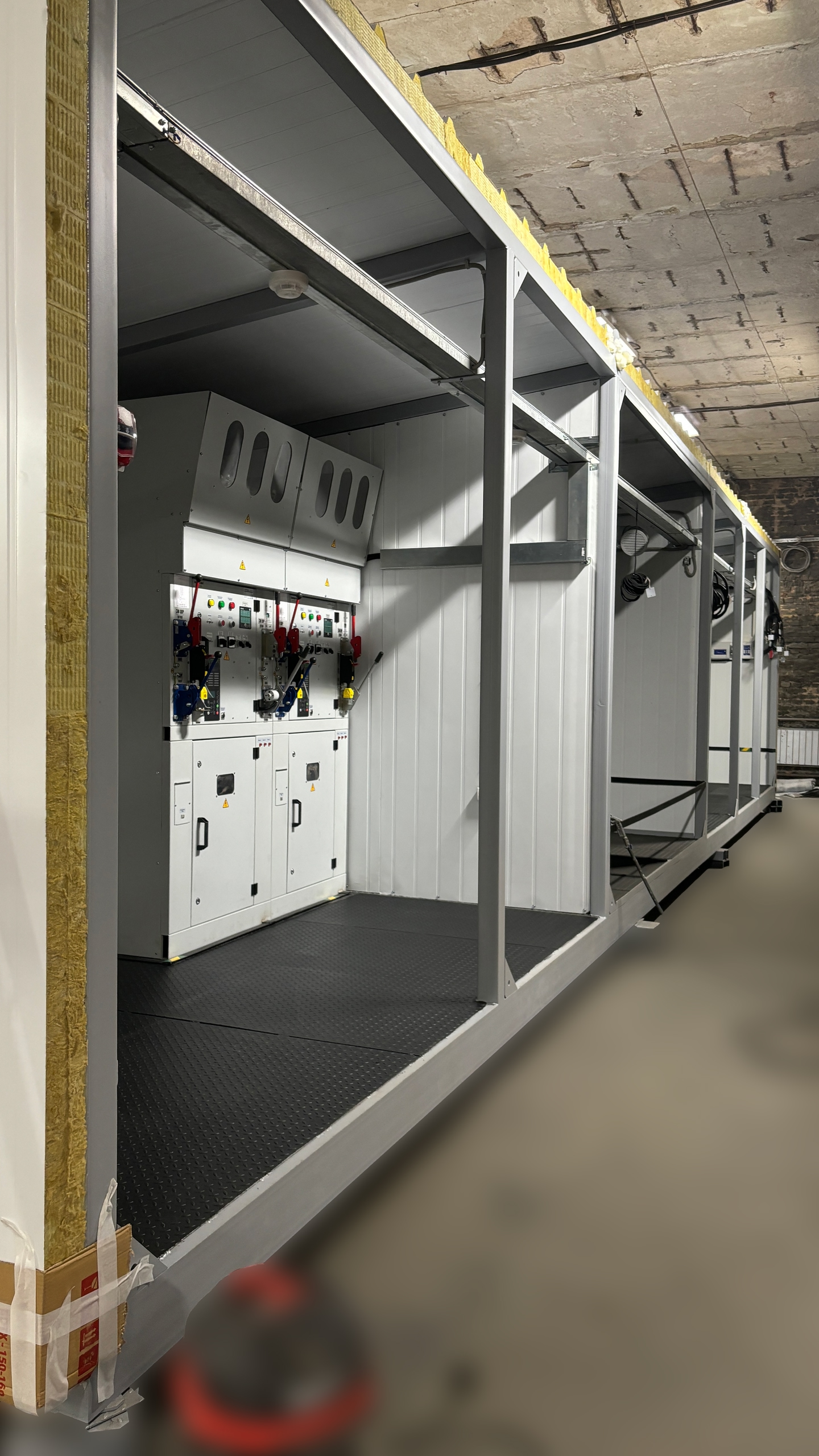

- Модуль КТП в сборе 2 шт
- Шкаф ШСН 1 шт.
- Шкаф управления вентиляцией ШУВ 1 шт.
- Ящик управления электроотоплением ЯУЭ 1 шт.
- Шкаф управления наружным освещением ШУНО 1 шт.
- Шкаф АСКУЭ 1 шт.
- Оборудование ОПС 1 компл.
- Лестницы и площадки обслуживания 1 компл.
- Башни воздушного ввода 1 компл.
- СИЗ 1 компл.
